‫‪LOFTING‬‬ فى ‫ 3D Max

‫‪LOFTING‬‬

‫تعتبر عملية ‪ Lofting‬من أهم وأكثر وسائل التشكيل ثلاثي الأبعاد سلاسة ومرونة لدرجة أنه يكاد لا يخلو تصميم منها ، وهى ‫تعتمد أساسا على التشكيل ‪ 2D‬والذي يرتقى في عملية ‪ loft‬إلى مجسمات ثلاثية الأبعاد .

‫وهو إلى حد بعيد يشبه عملية ‪ Extrude‬إلا أن عملية ‪ Extrude‬تشترط بناء الكائن فـي الاتجـاه ى العمـودي علـى المقطـع ، ‫في حين انه في أمر ‪ loft‬يتم بناء الكائن خلال محور مرن يمكنه التحول في اى اتجاه كما سنرى في هذه الوحدة .

‬ ‫نهدف من دراستك لهذه الوحدة أن :

‫• تتعرف على مفهوم عملية‪. loft‬‬ ‫

•تتعرف على الأوامـر والخيـارات المختلفـة التـي تـتمكن مـن إنـشاء ‪ Lofted Object‬وذلـك مـن خـلال بعـض ‫التطبيقات الأساسية .

‫تتعرف على الخيارات المتاحة لتعديل الكائنات ‪. Lofted Object‬

‫‪Lofting‬

‫تعرفنا فيما سبق عن بعض أساليب تحويل ‪ Spline‬إلى كائنـات ثلاثيـة الأبعـاد كمـا فـي عمليـة ‪، lathe , Extrude‬ ‫واليوم نتابع معا أسلوبا آخر والذي يعد من الأساليب المهمة جدا في هذا المجال .

‫إن عملية ‪ Lofting‬تعتبر مشابهة إلى حد كبير بعملية‪ Extrusion‬ما عدا في ثلاثة اختلافات أساسية وهى :

‫• بينما تكون عمليـة الارتفـاع ‪ Extrusion‬مـستقيمة وعلـى مـسافة معينـة ، فـان عمليـة ‪ Lofting‬تقـوم بعمـل ارتفـاع ‫للشكل على امتداد مسار التكوين ‪. Loft path‬

‫• تمكنــك عمليــة ‪ Lofting‬مــن تــشويه وتعــديل الــشكل علــى امتــداد المــسار مــستخدما أداة أو أكثــر مــن أدوات ‫التشويه‪ Deformation‬التي يتيحها لك البرنامج .

‫• بينما يكون شكل المقطع في عملية ‪ Extrusion‬ثابتا ، فانك تستطيع استخدام أكثر من مقطع مختلف علـى امتـداد ‫المسار . ‫يتبين لنا مما سبق أنه يلزم لإتمام عملية ‪: Lofting‬

‫• شكل أو مجموعة أشكال المقاطع التي ستبنى على امتداد المسار . ‫

• شكل المسار الذي ستبنى علية المقاطع . ‫إن عملية ‪ Lofting‬عملية رائعة بالفعل ولا غنا عنها في إنشاء العديد من الكائنات، ‫فيما يلي مجموعة من الأمثلة الهامة لبعض أنواع الكائنات التي يتم إنشائها باستخدام هذا ‫الأمر والذي سنقوم بالتعرض لخياراته المختلفة من خلال تلك الأمثلة .

 ‫تمرين (1) إنشاء وحدة من الحديد المشغول :

‬ ‫الهدف من هذا التمرين هو التعريف على الخطوات الأساسية لإنشاء ‪. Lofted Object‬

‫1  قم بإنشاء شكل المسار ‪ path‬وهو مجموعة الخطوط التي تشكل تصميم الحديد المشغول .

‫2  قم بإنشاء شكل المقطع ‪ Shape‬والذي قد يكون دائريا أو بيضاويا أو مستطيلا مثلا ( انظر شكل 5 1) .

‬ ‫‫3  قم باختيار احد الخطوط التي تمثل المسار ‪. path‬

‫4  من قائمة ‪ Create‬اختر الأمر ‪Geometry‬

‫5  من القائمة المنسدلة اختر ‪ ( Compound Objects‬انظر شكل 5  2 ).

6.اختر الأمر ‪ Loft‬من قائمة ‪. Compound Objects‬

‫7  قم بالنقر على أمر ‪ Get Shape‬ثم اختر المقطع ‪ Shape‬بالنقر علية في الشاشة ‫(انظر شكل 5  3) .

‬ ‫

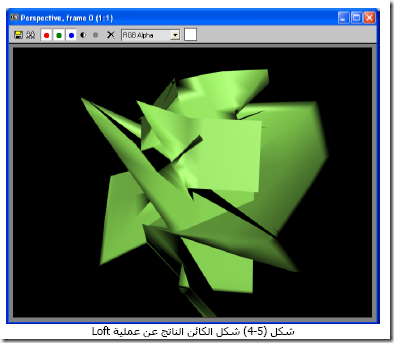

8.  ستجد أن المقطع ‪ Shape‬قد التف مبنيا على المسار ‪ ( path‬انظر شكل 5  4 ).‬

‫9 . قم بتكرير الخطوات السابقة لإتمام عملية ‪ Lofting‬على بقية خطوط المسار‪. path‬

‫10.  قم باختيار مادة أكساء ‪ Material‬مناسبة وطبقها على الوحدة الزخرفية .

‫11 اختر الكائنات التي تشكل الوحدة الزخرفة .

‫ 12.من قائمة ‪ Group‬اختر الأمر ‪. Group‬

‫13. يسألك البرنامج عن أسم المجموعة ‪ ، Group‬أكتب اسما مناسبا وليكن ‪Fur‬ ‫انقر ‪( OK‬انظر شكل 5  6) .

‬ ‫ ‫14 . قم بتكرار الوحدة بشكل مناسب باستخدام أدوات ‪ Transformation‬مناسبة .

‫كما لاحظت فان عملية ‪ Lofting‬في حد ذاتها قد انتهت عند الخطوة رقم (8) بـالتمرين الـسابق ، أمـا بقيـة الخطـوات فهـي ‫تتعلق بإتمام عملية التصميم عموما .‬ ‫
