الأشكال الهندسية الأخري في برنامج 3D MAX
الأشكال الهندسية الأخري
من الأشكال الهندسية الأخري شكل الدائرة Circle , الذي يتطلب معامل واحد فقط هو نصف القطر Radius وشكل الدائرة المجوفة Donut وهو عبارة عن دائرتين مشتركتين في المركز في شكل واحد كما لو كانت الدائرة الداخلية تشكل تجويفا بالدائرة الخارجية ونتحكم في خواص هذا الشكل من خلال تحديد نصف قطر الدائرة الأولي Radius 1 ونصف قطر الدائرة الثانية Radius 2 .
يوجد أيضا الشكل البيضاوي Ellipse , الذي يتطلب تحديد طوله وعرضه وشكل القوس Arc الذي يمثل جزءا من محيط دائرة وهمية ويتطلب زاوية لبدايته وزاوية لنهايته , وأخير نصف قطر الدائرة الذي هو واقع عليها , كما يمكن توصيل نهايتي القوس بمركز تلك الدائرة من خلال تفعيل الخيار Pie Slice .
من الأشكال لمهمة أيضا شكل المضلع متساوي الأضلاع ويتم إنشاؤه من خلال تحديد نصف قطر الدائرة الوهمية التي تمر بأركانه – عند إننشاؤه بالأسلوب Inscribed – أو بمنتصف أضلاعه – عند إنشائه بالأسلوب Circumscribed – بلإضافة لتحديد عدد الأضلاع Sides بحد أقصي 100 ضلع وأخير يمكن عمل استدارة للأركان من خلال المعامل Radius Corner .
يتيح البرنامج رسم شكل النجمة من خلال النوع Star ونتحكم في خواص هذا الشكل من خلال المعاملات التالية :
- Radius 1 : يحدد نصف قطر الدائرة الوهمية التي تمر بالنقاط الفردية بالشكل .
- Radius 2 : يحدد نصف قطر الدائرة الوهمية التي تمر بالنقاط الزوجية بالشكل .
- points : لتحديد عدد أركان الشكل – الخارجية أو الداخلية .
- Distortion : لتحديد مقدار دوران الأركان الخارجية حول مركز الشكل لجعلها مثل أسنان قرص المنشار .
- Fillet Radius 1 : لعمل استدارة بالنقاط الفردية بالشكل .
- Fillet Radius 1 : لعمل استدارة بالنقاط الزوجية بالشكل .
أخر الأشكال الهندسية هو الشكل الحلزوني Helix , ويمكن أن نتخيله بأنه حلزون داخل مجسم مخروطي وهمي ونستطيع أن تنشئه من خلال العاملات التالية :
- Radius 1 : لتحديد نصف قطر بداية الحلزون .
- Radius 1 : لتحديد نصف قطر نهاية الحلزون .
- Height : لتحديد الإرتفاع .
- Turns : لتحديد عدد اللفات .
- Bias : لجعل لفات الحلزون تتراكم نسبيا عند أحد طرفيه وليس له أي تأثير عندما يكون ارتفاع الحلزون يساوي 0 .
النصوص Text
من المميزات القوية للأشكال ببرنامج 3ds Max 2009 إمكانية عمل خطوط علي شكل نصي وذلك من خلال النوع النصي Text كما بالصورة التالية .
* يستخدم البرنامج الخطوط الموجودة بمجلد الخطوط أو أي مجلد اخر تحدده من خلال خيارات البرنامج ولا يمكن التعامل إعادة تشغيله لأنه يقوم بتحميل الخطوط عند البداية فقط ويجب كتابة الخطوط الغربية , وذلك لأن البرنامج لا يدعم الخطوط العربية بشكل مباشر وهذا الموضوع سيتم تناوله لاحقا .
القطاع Section

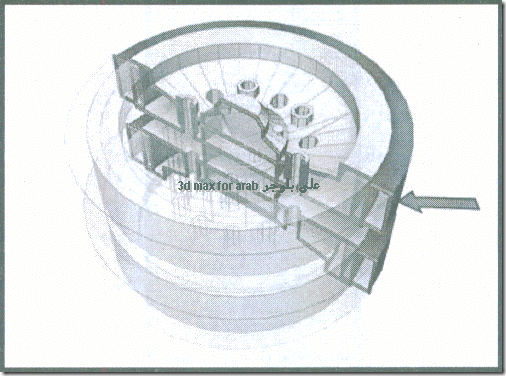

يستخدم القطاع Section لعمل شكل يمثل قطاعاً في مجسم من خلال رسم مستوي وهمي في المكان المناسب ليقوم بالتقاطع مع الجسم , ثم الضغط علي زر إنشاء قطاع Create Shape من لوحة التعديل Modify لإنشاء القطاع مع تحديد اسم مميز له .
* من الطبيعي ان نبدأ تصميم المشروعات المعمارية معتمدين علي الرسومات ثنائية الأبعاد التي تمثل المسقط الأفقي للأدوار المختلفة بالمبني بالإضافة للواجهة وهو ما يتطلب استيراد تلك الرسومات Plans من برنامج AutoCAD إلي برنامج DS Max 20093 ولكن قد نضطر لعمل العكس بأن نصمم المبني بالكامل ببرنامج DS Max 20093 ثم نقوم بعمل قطاعات عند مناسيب رأسية مختلفة لتقوم بعد ذلك بتصديرها لبرنامج AutoCAD وهنا تكمن فائدة خفية لعنصر القطاع Section .
